Datos del producto:
|
Aplicación: | Edificio confeccionado de la fábrica de la ropa de las estructuras de acero | Tipo: | Taller multi del metal de los palmos |
---|---|---|---|
Características: | Taller de la estructura de acero | Material del acero crudo: | Q235B, Q355B |
Tratamiento superficial: | La pintura o en baño caliente galvaniza | servicio de la vida: | 50 años |
Pared y tejado: | Lanas de cristal | Alcance de trabajo: | Diseño, fabricación, instalación |
Alta luz: | edificio de la fábrica de la estructura de acero,edificio del taller del metal |
El edificio confeccionado de la fábrica de la ropa de las estructuras de acero/los palmos multi Metal el taller

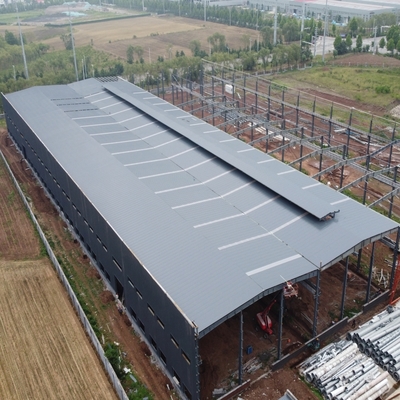

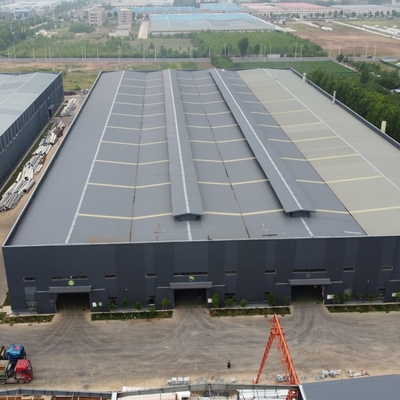

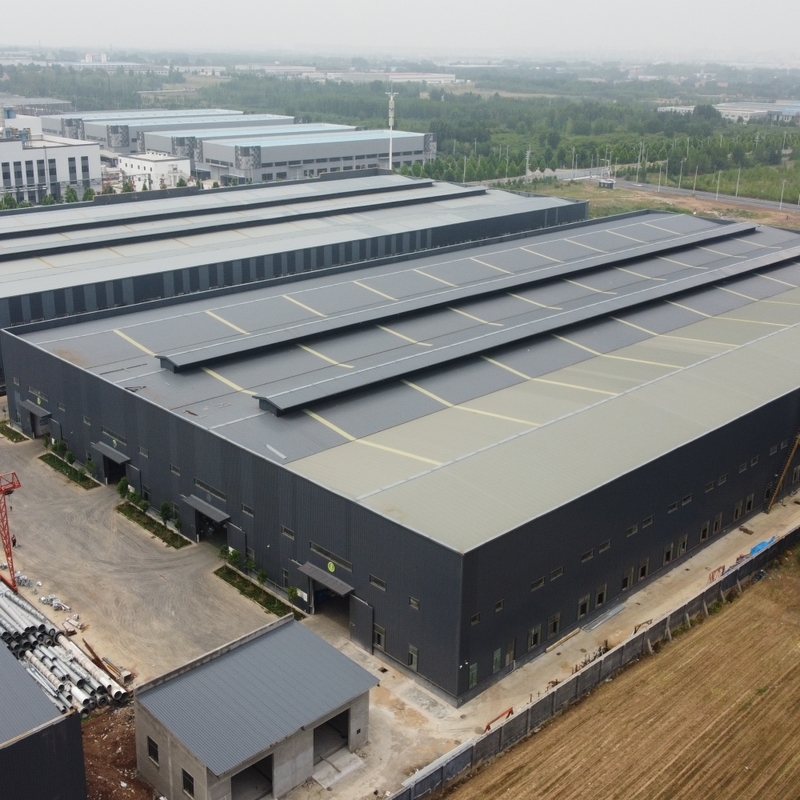

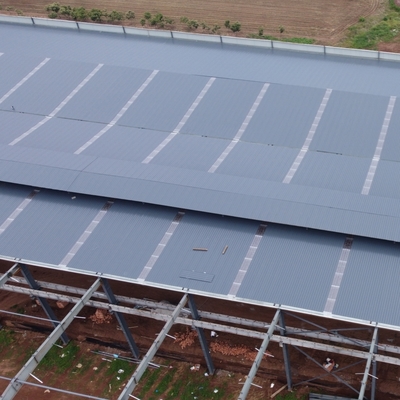

El edificio confeccionado de la fábrica de la ropa de las estructuras de acero/el edificio multi de la fábrica de la estructura del marco de acero del metal Workshop.This de los palmos se utiliza como fábrica del paño o de la ropa. Tiene dos palmos, dos cantos. Cubra el tragaluz, ventana de desplazamiento fija del window& en la pared podría proporcionar más luz. El panel de bocadillo de las lanas de cristal podía guardar el establo de la temperatura hasta cierto punto. Él también addes un edificio de marco de acero a lo largo de un lado del edificio principal como almacén y oficina. Comparado con el edificio concreto de la fábrica, el edificio prefabricado de la fábrica de la estructura del marco de acero podía proporcionar más espacio, ahorrar coste de construcción y tiempo. Pues no tiene grúa, la cantidad de acero es también ligera para este proyecto.
Pre dirigir el edificio del taller de la estructura del marco de acero es un nuevo tipo de sistema de la estructura de edificio. El sistema de la estructura de edificio es formado por el marco principal con el lazo encima del haz de H, columna, correa. Tejado y pared usando una variedad de los paneles así como otros componentes tales como ventanas y puertas. Pre dirigir el edificio del taller de la estructura del marco de acero tiene las ventajas del palmo ancho, del costo de alta resistencia, ligero, bajo, de la protección de la temperatura, de la energía de la reserva, del aspecto hermoso, del tiempo de construcción corto, de buenos efecto del aislamiento, largos usando vida, funcionamiento sísmico espacio-eficiente, bueno, la disposición flexible, el etc.
Nombre | El edificio confeccionado de la fábrica de la ropa de las estructuras de acero/los palmos multi Metal el taller |
Tipo de la estructura | marco porta, dos cantos, dos palmos con la oficina y edificio del almacén |
Longitud | el 120m |
Anchura | los 50m |
Altura del alero | el 11m |
Cuesta del tejado | el 10% |
Espaciamiento de columna de la pared de aguilón | los 7.5m |
Tejado |
el panel de bocadillo grueso de 75 lanas de cristal del milímetro |
Pared | el panel de bocadillo grueso de 75 lanas de cristal del milímetro |
Puerta | Puerta deslizante |
Ventana | Tragaluz de la cinta |
Diferencia de la altura entre interior y al aire libre | 300m m |
Sistema principal del marco de acero | |
Estructura principal | El acero Q355, pintura del alquido, dos pintura primaria, dos de la sección de H acaba de pintar. |
Correa del tejado | XZ160*60*20*2.5, galvanizado |
Correa de la pared | XZ160*60*20*2.5, galvanizado |
Perno intensivo | Grado 10,9 |
Dé vuelta al perno de la hebilla | M20+2, acero Q235, procesando |
Perno de ancla | M24, acero Q235, procesando |
Perno ordinario | Perno galvanizado M20 |
Perno ordinario | Perno galvanizado M12 |
Nuez del apoyo | Perno galvanizado M12 |
Sistema que apoya | |
Apoyo cruzado | Φ20 barra de acero redonda Q235, proceso y pintado (pintura del alquido) |
Apoyo del ángulo | Acero Q235, proceso del ángulo L50*5 y pintado (pintura del alquido) |
El apoyar de la columna | Φ25 barra de acero redonda Q235, proceso y pintado (pintura del alquido) |
Barra de lazo | Φ127*3 tubería de acero Q235, proceso y pintado (pintura del alquido) |
Apoyo del talud | Φ32*2.5, Φ12 barra de acero redonda Q235, proceso y pintado (pintura del alquido) |
Sistema de la pared y del tejado | |
El panel del tejado | El panel de bocadillo de las lanas de cristal |
El panel de pared | El panel de bocadillo de las lanas de cristal |
Cubierta del borde | placa del color de 0.5m m, ángulo Alu. |
Colocaciones y accesorios | Clavos, pegamento etc. |
Ventilador Unpowered | Diámetro Φ600, acero inoxidable |
Banda de iluminación del cielo | 1.2m m FRP, capa doble |
Puerta deslizante | puerta del panel de bocadillo |
Alcantarillado del tejado | |
Canal | placa de acero del color de 0.5m m |
Tubos de Rainspout | Tubo del PVC Φ110 |
Podríamos contratar los proyectos tales como almacén prefabricado de la estructura de acero, taller, vertientes del almacenamiento, garaje, hangar, vertiente del pollo, aparcamiento, sala de exposición, edificios de oficinas, gimnasio, dormitorio, edificios de residencia de acero de la alta subida, oli&gas proyectamos, central eléctrica, los edificios de la infraestructura, etc.
Método 1: Proporcionamos el dibujo de la tienda antes de la instalación.
Método 2: Si usted todavía no sabe instalar, le enseñaremos a la instalación en nuestra fábrica. cuando sea necesario, montaremos un edificio de la estructura de acero de la muestra para usted.
Podemos producir la luz y edificios pesados de la estructura de acero, tales como almacén, taller, almacenamiento, materiales de construcción, oficina de acero buiding, fábrica, planta, sala de exposiciones, teja de acero de la alta subida.
La pregunta siguiente que necesitamos saber antes de hacer el precio. Apenas no dude en llenar lo que usted conoce.
1 | Ubicación (donde será construido?) | _____country, área |
2 | Tamaño: length*width*height | _____mm*_____mm*_____mm |
3 | carga de viento (velocidad del viento máxima) | _____kn/m2, _____km/h, _____m/s |
4 | carga de la nieve (altura máxima de la nieve) | _____kn/m2, _____mm |
5 | anti-terremoto | _____level |
6 | brickwall necesario o no | Si sí, el 1.2m alto o el 1.5m alto |
7 | aislamiento térmico | Si sí, el EPS, lana de la fibra de vidrio, rockwool, los paneles de bocadillo de la PU será sugerido; . si no, las hojas de acero del metal serán aceptables. El coste de estos últimos será mucho baje que el del anterior |
8 | cantidad y tamaño de la puerta | _____units, mm*___ del ___(anchura) (altura) milímetro |
9 | cantidad y tamaño de la ventana | _____units, mm*___ del ___(anchura) (altura) milímetro |
10 | grúa necesaria o no | Si sí, _____units, weight____tons de elevación del máximo; _____m de elevación de la altura del máximo |
