Datos del producto:
|
| Uso: | Edificios de Warehouse del acero estructural del tejado del braguero | Tipo: | Almacén de acero del tejado del braguero |
|---|---|---|---|
| Servicio: | Fabricación de acero del braguero | Material de acero crudo: | Q235B, Q355B |
| Tratamiento superficial: | La pintura o enes baño caliente galvaniza | Vida de servicio: | 50 años |
| Pared y tejado: | Lanas de vidrio | Alcance de trabajo: | Diseño, fabricación, instalación |
| Alta luz: | Edificio de la estructura de acero,edificios de almacenamiento del metal,Acero estructural Warehouse del tejado del braguero |
||
Fabricación de acero de acero estructural del braguero de los edificios de Warehouse del tejado del braguero

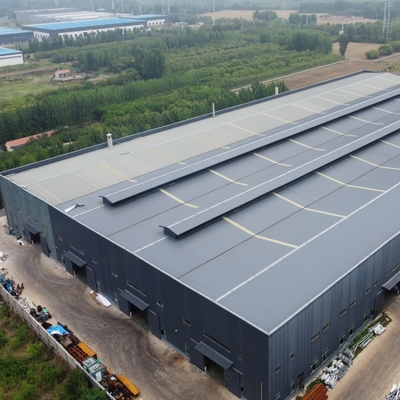

Esto es un edificio del almacén del tejado del braguero del marco de acero. Comparado con el haz de acero de la H-sección como estructura de tejado, el tejado del braguero podía ser aplicado al edificio de un palmo más grande y ahorrar la cantidad de acero, una mejor estabilidad de la estructura.
La estructura del braguero es una forma estructural relativamente común de estructura de acero. Porque tiene las características del palmo grande y de la forma grande, es de uso frecuente en edificios de marco de acero en grande, estadios, estaciones, aeropuertos y otros edificios públicos grandes. Estos últimos años, el desarrollo rápido de ferrocarriles de alta velocidad e interurbano. Este tipo de estructura es de uso frecuente en el edificio de la estación del tránsito del carril.
| Nombre |
Fabricación de acero de acero estructural del braguero de los edificios de Warehouse del tejado del braguero |
| Tipo de la estructura | Tejado del braguero, palmos multi |
| Longitud | el 120m |
| Anchura | el 100m |
| Altura del alero | el 11m |
| Cuesta del tejado | el 10% |
| Gable Wall Column Spacing | los 7.5m |
| Tejado |
el panel de bocadillo grueso de 75 del milímetro lanas de roca |
| Pared | el panel de bocadillo grueso de 75 del milímetro lanas de roca |
| Puerta | Puerta deslizante |
| Ventana | Tragaluz de la cinta |
| Diferencia de la altura entre interior y al aire libre | 300m m |
| Sistema principal del marco de acero | |
| Estructura principal | Sección Q355 de acero, pintura del alquido, dos pintura primaria, pintura de H del final dos. |
| Correa del tejado | XZ160*60*20*2.5, galvanizado |
| Correa de la pared | XZ160*60*20*2.5, galvanizado |
| Perno intensivo | Grado 10,9 |
| Perno de la hebilla de la vuelta | M20+2, Q235 de acero, procesando |
| Perno de ancla | M24, Q235 de acero, procesando |
| Perno ordinario | Perno galvanizado M20 |
| Perno ordinario | Perno galvanizado M12 |
| Nuez del apoyo | Perno galvanizado M12 |
| Sistema que apoya | |
| Apoyo cruzado | Barra de acero Q235, proceso de la ronda Φ20 y pintado (pintura del alquido) |
| Apoyo del ángulo | L50*5 ángulo Q235 de acero, proceso y pintado (pintura del alquido) |
| El apoyar de la columna | Barra de acero Q235, proceso de la ronda Φ25 y pintado (pintura del alquido) |
| Barra de lazo | Φ127*3 tubería de acero Q235, proceso y pintado (pintura del alquido) |
| Apoyo del talud | Φ32*2.5, barra de acero Q235, proceso de la ronda Φ12 y pintado (pintura del alquido) |
| Sistema de la pared y del tejado | |
| El panel del tejado | el panel de bocadillo grueso de 75 del milímetro lanas de roca |
| El panel de pared | el panel de bocadillo grueso de 75 del milímetro lanas de roca |
| Cubierta del borde | placa del color de 0.5m m, ángulo Alu. |
| Colocaciones y accesorios | Clavos, pegamento etc. |
| Ventilador Unpowered | Diámetro Φ600, acero inoxidable |
| Banda de iluminación del cielo | 1.2m m FRP, capa doble |
| Puerta deslizante | puerta del panel de bocadillo |
| Alcantarillado del tejado | |
| Canal | placa de acero del color de 0.5m m |
| Tubos de Rainspout | Tubo del PVC Φ110 |
Todos los componentes, paneles, pernos y clase de la estructura de accesorios bewell lleno con el transporte conveniente del océano del paquete estándar y cargado en 40' HQ.
Todos los productos son cargados en el sitio cargado de nuestra fábrica usando la grúa y la carretilla elevadora por nuestros trabajados cualificados, que prevendrán las mercancías que se dañarán.
La pregunta siguiente que necesitamos saber antes de hacer el precio. Apenas no dude en llenar lo que usted conoce.
| 1 | Ubicación (donde será construido?) | _____country, área |
| 2 | Tamaño: length*width*height | _____mm*_____mm*_____mm |
| 3 | carga de viento (velocidad del viento máxima) | _____kn/m2, _____km/h, _____m/s |
| 4 | carga de la nieve (altura máxima de la nieve) | _____kn/m2, _____mm |
| 5 | anti-terremoto | _____level |
| 6 | el brickwall necesitó o no | Si sí, el 1.2m alto o el 1.5m alto |
| 7 | aislamiento térmico | Si sí, el EPS, lana de la fibra de vidrio, rockwool, los paneles de bocadillo de la PU será sugerido; . si no, las hojas de acero del metal serán aceptables. El coste de estos últimos será mucho más bajo que el del anterior |
| 8 | cantidad y tamaño de la puerta | _____units, mm*___ del ___(anchura) (altura) milímetro |
| 9 | cantidad y tamaño de la ventana | _____units, mm*___ del ___(anchura) (altura) milímetro |
| 10 | grúa necesaria o no | Si sí, _____units, weight____tons de elevación máximos; _____m de elevación máximo de la altura |
