Datos del producto:
|
| Uso: | Taller de la estructura de acero | Tipo: | El palmo grande fácil monta el taller de acero |
|---|---|---|---|
| Características: | Estructura de acero prefabricada, palmo grande, entresuelo, grúa | Material de acero crudo: | Q235B, Q355B |
| Tratamiento superficial: | La pintura o en baño caliente galvaniza | Color: | modificado para requisitos particulares |
| Vida de servicio: | 50 años | Pared y tejado: | Hoja de acero del revestimiento, el panel de bocadillo |
| Alcance de trabajo: | Diseño, fabricación, instalación | ||
| Alta luz: | Taller reutilizable de la estructura de acero,Fácil monte el taller de la estructura de acero,Crane Ventilation Prefab Steel Workshop |
||
Aprisa instale el reusebale fácil prefabricado Crane Ventilation de Assemble&Repair& del palmo grande del taller de la estructura de acero
Aprisa instale el reusebale fácil prefabricado Crane Ventilation de Assemble&Repair& del palmo grande del taller de la estructura de acero
El taller prefabricado de la estructura de acero se hace en nuestra fábrica, y está montado directamente en el sitio. La construcción es conveniente y rápida, y el período de construcción es corto.

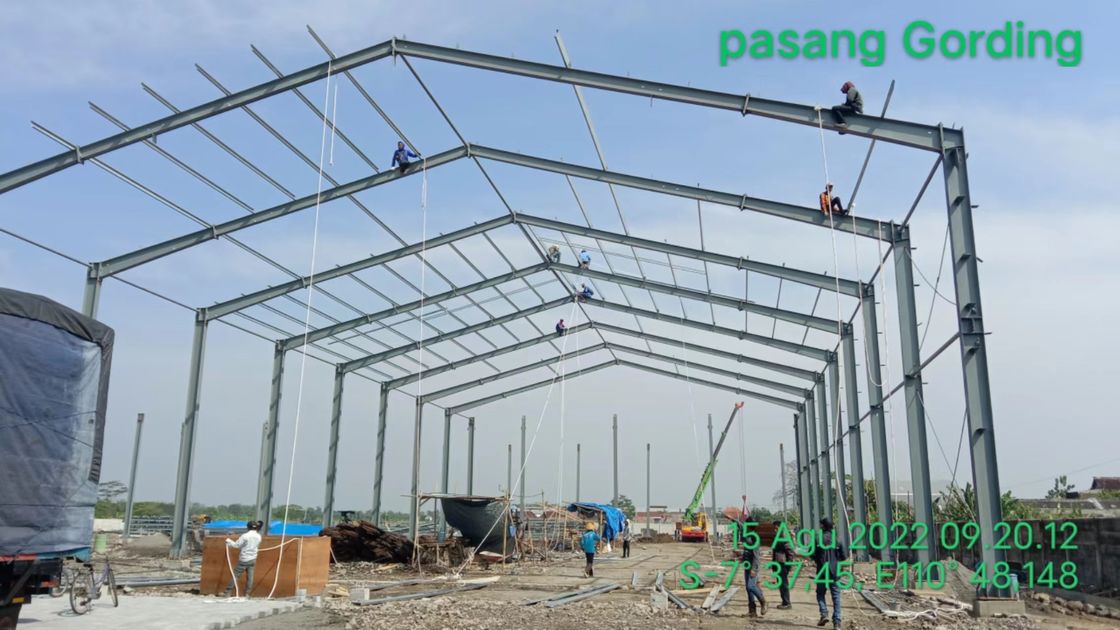

Se hace del acero H-formado ligero (soldado con autógena o rodado; el corte transversal variable o la sección igual) hecha de la ayuda de acero del marco porta, acero de paredes delgadas estampado en frío C-formado, Z-formado se utiliza como correas y haces de la pared, y las placas de acero perfiladas del placa o ligeras de bocadillo se utilizan como el tejado y la estructura de sobre de la pared es un puerta-tipo sistema de la estructura de acero del marco de acero montado usando los pernos de alta resistencia, los pernos ordinarios y los tornillos penetrantes y otros conectores y materiales de lacre.
1. Palmo ancho: Solo palmo o Multi-palmo
2. Bajo costo: rango de precios de la unidad de USD50/m2 a USD80/m2 según la petición de los clientes
3. Vida útil larga: sobre 20~ 50 años
4. construcción rápida e instalación fácil
5. Otros: protección del medio ambiente, estructura estable, resistencia del terremoto,
impermeabilización del agua, y ahorro de energía.
| Nombre | El palmo grande de la construcción de edificios de Warehouse de la estructura de acero fácil monta | |
| Dimensión | Longitud | Haz de H: 400-1500m m |
| Grueso |
placa de la web: 6-32m m placa del ala: 6-40m m |
|
| Altura | 200-1200m m | |
| color | según clientes | |
| Ventaja |
1. bajo costo pero mirada hermosa de la salida 2. alto funcionamiento savety 3. fácil montar y desmontar 4.manufacture bajo sistema completo inferior ISO9001 del control de calidad 5. Instalación con la instrucción de los ingenieros de la experiencia. 6. No-contaminación |
|
Tubería componentes |

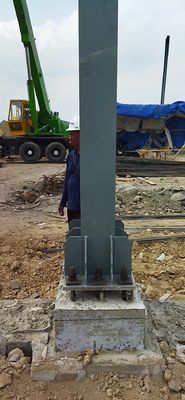

base | cemento y pernos de fundación de acero |
| Marco principal | Haz de H | |
| Material | Q235B, Q355B u otros como petición del cliente | |
| Correa | Correa de C o de Z, tamaño de C120-C320, Z100-Z20 | |
| el apoyar | el X-tipo o el otro tipo el apoyar hizo del ángulo, tubo redondo. | |
| perno | perno llano y perno de alta resistencia | |

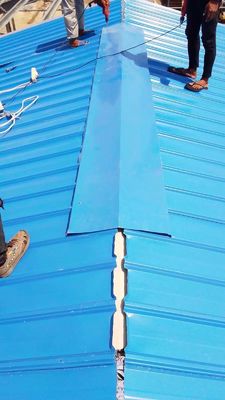

| Roof&wall | placa del panel y del color de bocadillo | |
| puerta | puerta de desplazamiento o rodante | |

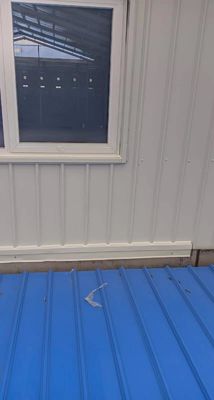

| Ventana | Ventana de la aleación de aluminio | |
| superficie | dos maneras de pintura antioxidante o de inmersión caliente galvanizaron |
| componentes | hoja | 0.5m m u hoja galvanizada 0.6m m |
| Accesorios | correas, ventiladores skyling semitransparentes, abajo del tubo, del canal galvanizado, del etc. |
| Usos |
1.worshop, almacén, plantas. 2. estructura de acero del marco de web 3. H-haz de acero de H-colum y de la hoja 4. Productos porta del marco 5. alto proyecto de edificio de la subida 6. otros edificios de la estructura de acero. |
| Embalaje | Marco principal de la hoja sin carga que embala en 40' OT |
| Dibujo | según dibujos o según los requisitos de cliente. |
| Diseño |
Si usted necesita el diseño para usted, suminístrenos por favor los phareters siguientes y el otro tamaño detallado: 1) longitud, wideth, altura, altura del alero, echada etc. del tejado. 2) carga de viento, carga de la nieve, lloviendo la condición, requirments aseismatic, el etc. 3) demanda para las puertas y las ventanas. 4) la otra información si es necessory |
| Sistema principal del marco de acero | |
| Estructura principal | Sección Q355 de acero, pintura del alquido, dos pintura primaria, pintura de H del final dos. |
| Correa del tejado | XZ160*60*20*2.5, galvanizado |
| Correa de la pared | XZ160*60*20*2.5, galvanizado |
| Perno intensivo | Grado 10,9 |
| Perno de la hebilla de la vuelta | M20+2, Q235 de acero, procesando |

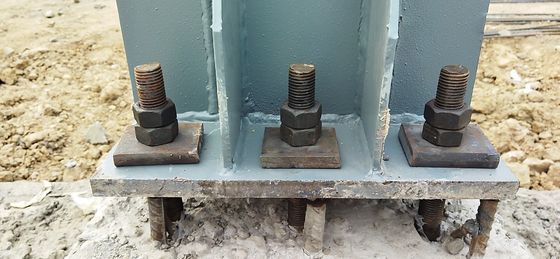

| Perno de ancla | M24, Q235 de acero, procesando |
| Perno ordinario | Perno galvanizado M20 |
| Perno ordinario | Perno galvanizado M12 |
| Nuez del apoyo | Perno galvanizado M12 |
| Sistema que apoya | |
| Apoyo cruzado | Barra de acero Q235, proceso de la ronda Φ20 y pintado (pintura del alquido) |
| Apoyo del ángulo | L50*5 ángulo Q235 de acero, proceso y pintado (pintura del alquido) |
| El apoyar de la columna | Barra de acero Q235, proceso de la ronda Φ25 y pintado (pintura del alquido) |
| Barra de lazo | Φ127*3 tubería de acero Q235, proceso y pintado (pintura del alquido) |
| Apoyo del talud | Φ32*2.5, barra de acero Q235, proceso de la ronda Φ12 y pintado (pintura del alquido) |
| Sistema de la pared y del tejado | |
| El panel del tejado | El panel acanalado de la placa de acero o de bocadillo (vidrio/roca wool/PU de EPS/fiber) |

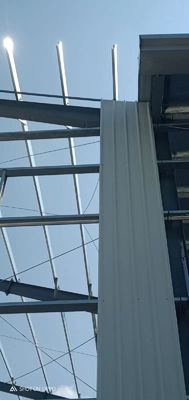

| El panel de pared | El panel acanalado de la placa de acero o de bocadillo (vidrio/roca wool/PU de EPS/fiber) |
| Cubierta del borde | placa del color de 0.5m m, ángulo Alu. |
| Colocaciones y accesorios | Clavos, pegamento etc. |
| Ventilador Unpowered | Diámetro Φ600, acero inoxidable |
| Banda de iluminación del cielo | 1.2m m FRP, capa doble |
| Puerta deslizante | puerta del panel de bocadillo |
| Alcantarillado del tejado | |
| Canal | placa de acero del color de 0.5m m |
| Tubos de Rainspout | Tubo del PVC Φ110 |
Poseemos tres ligeros/las líneas de montaje de acero pesadas de H, las líneas de montaje de la CAJA, las líneas de montaje de la correa de C/Z y los diversos tipos de perfilar las máquinas de la hoja de acero con el equipo avanzado tal como cortadora del plasma.
Método 1: Proporcionamos el dibujo de la tienda antes de la instalación.
Método 2: Si usted todavía no sabe instalar, le enseñaremos a la instalación en nuestra fábrica. cuando sea necesario, montaremos un edificio de la estructura de acero de la muestra para usted.

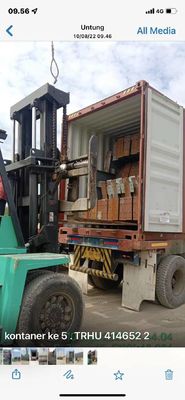

Todos los componentes, paneles, pernos y clase de la estructura de accesorios bewell lleno con el transporte conveniente del océano del paquete estándar y cargado en 40' HQ.
Todos los productos son cargados en el sitio cargado de nuestra fábrica usando la grúa y la carretilla elevadora por nuestros trabajados cualificados, que prevendrán las mercancías que se dañarán.
1. Equipo de diseño profesional, podríamos diseñar el dibujo como su requisito o calcular la cantidad de acero basada en su dibujo.
2. Equipo experto de la fabricación y equipo avanzado. Hacemos el plan de fabricación independiente a cada proyecto.
3. Servicio todo en uno: Hemos terminado porciones tales clases de proyectos, nosotros podríamos proporcionar la oferta integrada para su proyecto.
4. El equipo profesional del control de calidad garantizará que proporcionaremos la producción y el servicio como su petición.
5. Después de servicio de ventas: Si tiene cualesquiera preguntas que nos necesiten hacer en su proceso de usar, tal como mantenga del aislamiento del exterior y de componentes de acero, apenas díganos, nosotros intentará proporcionar el servicio así como podemos.
La pregunta siguiente que necesitamos saber antes de hacer el precio. Apenas no dude en llenar lo que usted conoce.
| 1 | Ubicación (donde será construido?) | _____country, área |
| 2 | Tamaño: length*width*height | _____mm*_____mm*_____mm |
| 3 | carga de viento (velocidad del viento máxima) | _____kn/m2, _____km/h, _____m/s |
| 4 | carga de la nieve (altura máxima de la nieve) | _____kn/m2, _____mm |
| 5 | anti-terremoto | _____level |
| 6 | el brickwall necesitó o no | Si sí, el 1.2m alto o el 1.5m alto |
| 7 | aislamiento térmico | Si sí, el EPS, lana de la fibra de vidrio, rockwool, los paneles de bocadillo de la PU será sugerido; . si no, las hojas de acero del metal serán aceptables. El coste de estos últimos será mucho más bajo que el del anterior |
| 8 | cantidad y tamaño de la puerta | _____units, mm*___ del ___(anchura) (altura) milímetro |
| 9 | cantidad y tamaño de la ventana | _____units, mm*___ del ___(anchura) (altura) milímetro |
| 10 | grúa necesaria o no | Si sí, _____units, weight____tons de elevación máximos; _____m de elevación máximo de la altura |
