Datos del producto:
|
| Material de acero crudo: | Q235B, Q355B | tratamiento superficial: | La pintura o enes baño caliente galvaniza |
|---|---|---|---|
| Nivel del chorreo con granalla: | Sa 2,5 | Vida de servicio: | 50 años |
| Pared y tejado: | Lanas de vidrio | Tipo: | Almacén de acero pesado |
| Alcance de trabajo: | Diseño, fabricación, instalación | Uso: | Almacén de la estructura de acero del tejado del braguero, taller |
| Alta luz: | Edificio de la estructura de acero,edificios de almacenamiento del metal,Estructura de acero Warehouse del tejado del braguero |
||

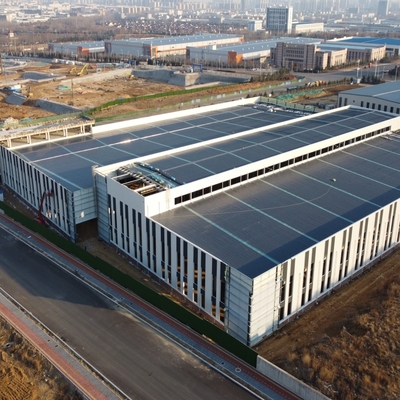

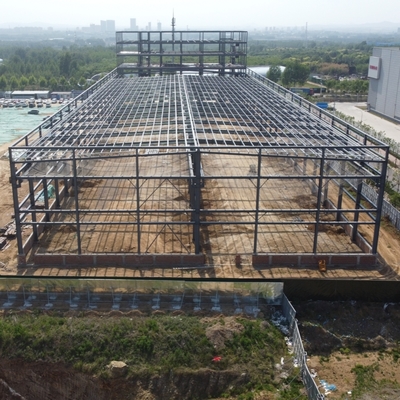

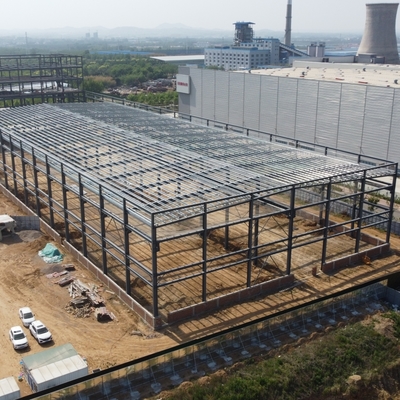

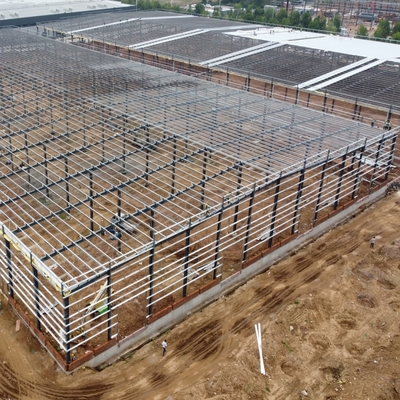

Fabricación del braguero del metal de la construcción de Warehouse de la estructura de acero del tejado del braguero
El tejado de acero del braguero es una clase de estructura que consiste en las barras conectadas por las bisagras en cada extremo. Los bragueros son generalmente estructuras planares o espaciales integradas por barras rectas con los elementos triangulares. Los miembros de bragueros tema principal a la tensión o a la presión axial, para hacer el uso completo de la fuerza de materiales. Cuando el palmo es grande, puede ahorrar los materiales, reducir el peso muerto y aumentar la tiesura comparada con el haz de web real.
Diseñamos el dibujo, fabricamos todas las columnas de acero, haces, correa, ect, instalar la estructura de acero y el panel, window&doors para nuestro cliente.
| Nombre | Tejado de acero Warehouse del braguero de la estructura portante |
| Tipo de la estructura | Solo canto para cada palmo, 7 palmos continuos con la oficina y edificio del almacén |
| Longitud | los 80m |
| Anchura | los 50m |
| Altura del alero | 10m |
| Cuesta del tejado | el 10% |
| Gable Wall Column Spacing | los 7.5m |
| Tejado |
el panel de bocadillo grueso de 75 lanas de cristal del milímetro |
| Pared | el panel de bocadillo grueso de 75 lanas de cristal del milímetro |
| Puerta | Puerta deslizante |
| Ventana | PVC/alu. ventana de la aleación |
| Diferencia de la altura entre interior y al aire libre | 300m m |
| Sistema principal del marco de acero | |
| Estructura principal | Sección Q355 de acero, pintura del alquido, dos pintura primaria, pintura de H del final dos. |
| Correa del tejado | XZ160*60*20*2.5, galvanizado |
| Correa de la pared | XZ160*60*20*2.5, galvanizado |
| Perno intensivo | Grado 10,9 |
| Perno de la hebilla de la vuelta | M20+2, Q235 de acero, procesando |
| Perno de ancla | M24, Q235 de acero, procesando |
| Perno ordinario | Perno galvanizado M20 |
| Perno ordinario | Perno galvanizado M12 |
| Nuez del apoyo | Perno galvanizado M12 |
| Sistema que apoya | |
| Apoyo cruzado | Barra de acero Q235, proceso de la ronda Φ20 y pintado (pintura del alquido) |
| Apoyo del ángulo | L50*5 ángulo Q235 de acero, proceso y pintado (pintura del alquido) |
| El apoyar de la columna | Barra de acero Q235, proceso de la ronda Φ25 y pintado (pintura del alquido) |
| Barra de lazo | Φ127*3 tubería de acero Q235, proceso y pintado (pintura del alquido) |
| Apoyo del talud | Φ32*2.5, barra de acero Q235, proceso de la ronda Φ12 y pintado (pintura del alquido) |
| Sistema de la pared y del tejado | |
| El panel del tejado | El panel de bocadillo de las lanas de cristal |
| El panel de pared | El panel de bocadillo de las lanas de cristal |
| Cubierta del borde | placa del color de 0.5m m, ángulo Alu. |
| Colocaciones y accesorios | Clavos, pegamento etc. |
| Ventilador Unpowered | Diámetro Φ600, acero inoxidable |
| Banda de iluminación del cielo | 1.2m m FRP, capa doble |
| Puerta deslizante | puerta del panel de bocadillo |
| Alcantarillado del tejado | |
| Canal | placa de acero del color de 0.5m m |
| Tubos de Rainspout | Tubo del PVC Φ110 |
Nuestros ingenieros diseñarán la disposición general, dibujo de la tienda, modelo de 3D Tekla, dibujo de instalación según el proyecto.
Todos los componentes, paneles, pernos y clase de la estructura de accesorios bewell lleno con el transporte conveniente del océano del paquete estándar y cargado en 40' HQ.
Todos los productos son cargados en el sitio cargado de nuestra fábrica usando la grúa y la carretilla elevadora por nuestros trabajados cualificados, que prevendrán las mercancías que se dañarán.

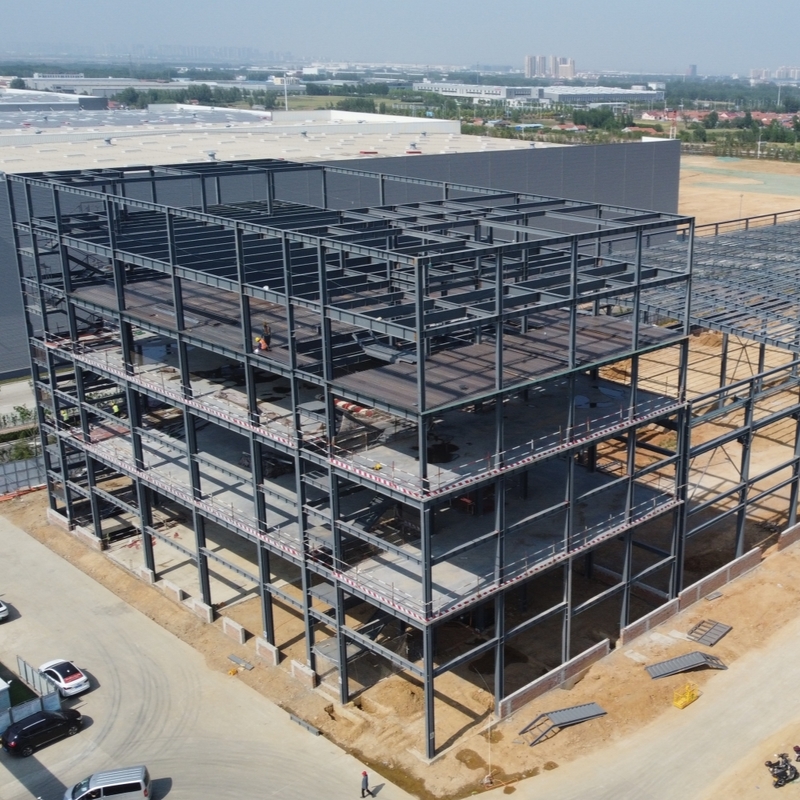

Podemos producir edificios ligeros y pesados de la estructura de acero, tales como almacén, taller, almacenamiento, materiales de construcción, oficina de acero buiding, fábrica, planta, sala de exposiciones, teja de acero de la alta subida.
La pregunta siguiente que necesitamos saber antes de hacer el precio. Apenas no dude en llenar lo que usted conoce.
| 1 | Ubicación (donde será construido?) | _____country, área |
| 2 | Tamaño: length*width*height | _____mm*_____mm*_____mm |
| 3 | carga de viento (velocidad del viento máxima) | _____kn/m2, _____km/h, _____m/s |
| 4 | carga de la nieve (altura máxima de la nieve) | _____kn/m2, _____mm |
| 5 | anti-terremoto | _____level |
| 6 | el brickwall necesitó o no | Si sí, el 1.2m alto o el 1.5m alto |
| 7 | aislamiento térmico | Si sí, el EPS, lana de la fibra de vidrio, rockwool, los paneles de bocadillo de la PU será sugerido; . si no, las hojas de acero del metal serán aceptables. El coste de estos últimos será mucho más bajo que el del anterior |
| 8 | cantidad y tamaño de la puerta | _____units, mm*___ del ___(anchura) (altura) milímetro |
| 9 | cantidad y tamaño de la ventana | _____units, mm*___ del ___(anchura) (altura) milímetro |
| 10 | grúa necesaria o no | Si sí, _____units, weight____tons de elevación máximos; _____m de elevación máximo de la altura |
